Грувлочные соединения: особенности и применение

Грувлочные соединения

Грувлочные соединения, также известные как соединения с использованием грувлок-муфт, представляют собой один из самых надежных и эффективных методов бессварного соединения труб. Они находят широкое применение в различных инженерных системах, включая водоснабжение, отопление, газоснабжение и пожаротушение. Основные преимущества этого метода включают высокую герметичность, прочность и долговечность, что делает грувлочные соединения предпочтительным выбором для многих инженерных систем как промышленных, так и коммерческих объектов.





Преимущества грувлочных соединений

  • Пожаробезопасность: возможность работы в помещениях с высокой степенью пожароопасности;
  • Сокращение времени выполнения работ: быстрый монтаж без промывания системы после монтажа позволяет значительно сократить срок выполнения работ;
  • Высокая прочность соединений: грувлок-муфты способны выдерживать рабочее давление до 30 атм, что позволяет применять их в системах пожаротушения и водоснабжения (как холодного, так и горячего);
  • Удобство обслуживания: грувлочные соединения могут многократно собираться и разбираться без повреждений, что облегчает обслуживание трубопроводов и позволяет легко изменять их конфигурацию без необходимости проведения слесарных работ;
  • Механическая устойчивость конструкции: амортизация продольного смещения труб и поглощение вибраций даёт возможность компенсации небольших отклонений от оси на стыках трубопровода.

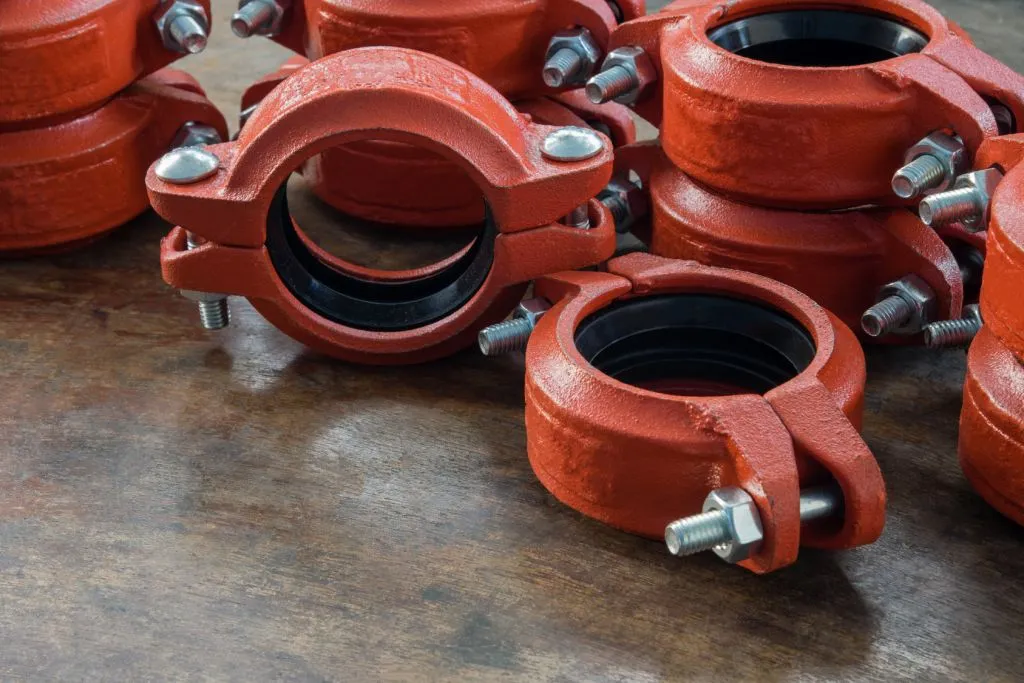

Конструкция грувлок-муфты

Грувлок-муфта состоит из следующих компонентов:

  • Две части муфты, которые удерживают концы труб;
  • Два соединительных болта (или болта и шарнира) для обеспечения крепления;
  • Уплотнительная манжета, обеспечивающая герметичность соединения.

Для применения грувлочного соединения необходимо, чтобы трубы имели заранее сделанные канавки. Соединение осуществляется путем затягивания гайки, что сжимает уплотнительное кольцо и гарантирует надежность и герметичность соединения. Обычно грувлок-муфты изготавливаются из ковкого чугуна или нержавеющей стали, а уплотнительные прокладки — из резины, сохраняющей упругость при температуре от -30 до +110 градусов Цельсия.

Бессварные элементы трубопровода

Грувлочные соединения могут быть использованы в сочетании с различными бессварными элементами трубопровода:

  • Колена: позволяют изменять направление трубопровода. Чаще всего используются колена с углами 90°, 45°, 22,5° и 11,25°. Комбинации этих элементов помогают создавать гибкие системы;
  • Отводы: используются для врезок в трубу на прямых участках. Они устанавливаются на заранее просверленные отверстия;
  • Фланцы: обеспечивают надежное и герметичное соединение труб на длинных прямых участках, особенно в условиях высокой нагрузки;
  • Заглушки: полностью закрывают отверстия трубы и могут быть временными или постоянными. Для их крепления используют муфты.

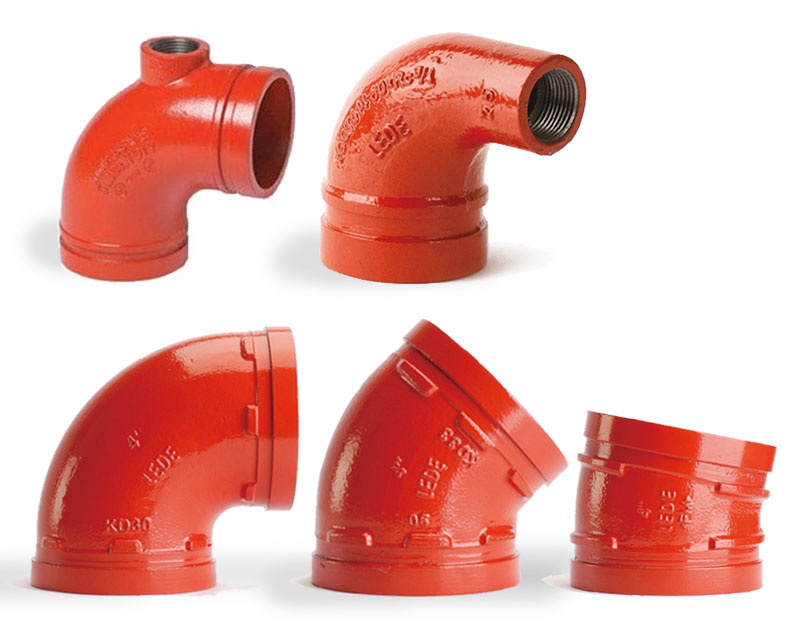

Колено
Отвод

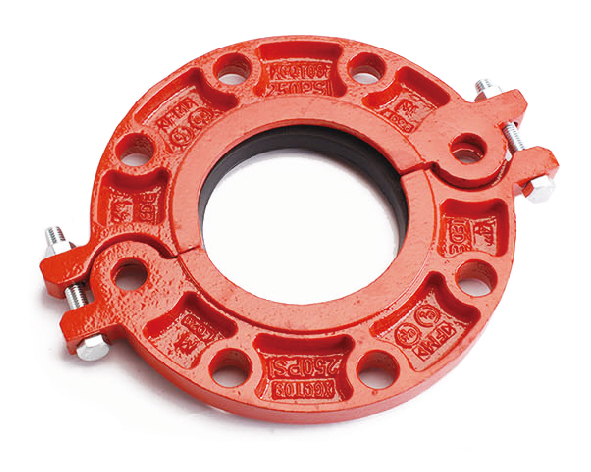

Фланец
Заглушка
Требования к системам с грувлочными соединениями

При проектировании и установке систем с использованием грувлочных соединений необходимо учитывать следующие требования свода правил (СП) 485.1311500.2020:

  • Герметичность: Соединения должны предотвращать утечки воды и других жидкостей;
  • Прочность: Соединения должны выдерживать давление и механические нагрузки, возникающие в системе;
  • Коррозионная стойкость: Материалы соединений должны быть устойчивыми к коррозии для обеспечения долговечности системы;
  • Температурная устойчивость: Соединения должны сохранять свои свойства в широком диапазоне температур.
Технологии создания грувлочных соединений

Для подготовки труб к грувлочным соединениям применяются следующие технологии:

  • Нарезка: Фрезерный станок создает углубления на трубах. Рекомендуется использовать данный метод для обработки больших диаметров труб.
  • Накатка: Роликовый желобонакатчик формирует канавки на стенках труб. Для труб малого диаметра может использоваться ручное оборудование, тогда как для больших труб предпочтительно механическое.

Осенью 2024 года на объекте ТЦ "СтройМаркет" нами был реализован проект по устройству внутреннего противопожарного водопровода на грувлочных соединениях. Согласно ТЗ заказчика в здании запрещалось проведение пожароопасных работ (сварка, резка металла). В этой связи, соединение трубопровода проводилось с помощью муфтовых (грувлочных соединений).

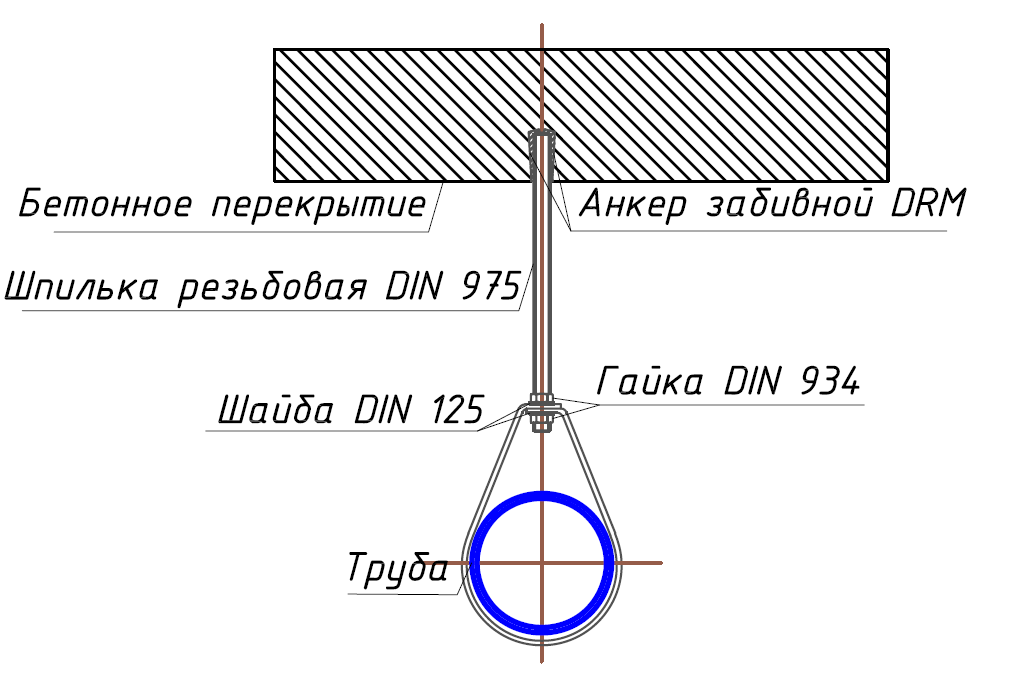

При монтаже было использовано более 300м стальных электросварных труб. Крепление трубопроводов к несущим конструкциям осуществлялось при помощи специализированных хомутов для противопожарных систем:

Наша компания имеет большой опыт работы с грувлочными соединениями. Наш коллектив имеет все необходимые допуски и разрешения для успешной реализации проектов с использованием такого типа соединений.
